SWF型混流风机

更新：2022/6/4 14:29:55 点击：

品牌：双龙空调
型号： SWF

产品介绍

1、SWF型混流风机概述
1.1.SWF型混流风机采用子午面加速方法设计，其叶轮轮毂为锥形，并在风机进口处配有锥形集流器，由于气流沿倾斜方向流出，兼有轴流和离心的特点，同时有效地降低外流噪声,在单位风量、单位风压的工况下，比A声级可降低2～dB(A),同时在较低转速的情况下，可获得较高风机压力，可代替低压离心风机。
1.2.风机按机号分为250～1400mm十八种规格，系列风量为500～110000m3/h，全压为50～1400Pa。风机根据调速方式可分为单速(Ⅰ型),双速(Ⅱ型)。双速风机可满足用户对不同工况点性能调节的需要，配用双速电机，实现两档调速，风机也可配用变频电机和变频控制器,实现变频调速，建议调节频率锁定在25Hz～50Hz。
1.3.为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdⅡBT4。

1.4.为适应不同场所噪声的要求，风机均可配不同长度消声器，也可将风机做成包覆式(壳体消声)。

2、SWF型混流风机工作条件
工作温度：-20～+40℃；
湿度：＜90%;
介质条件：空气(含尘量不超过100mg/m3 );

工作电源；三相、380V/50Hz。

3、SWF型混流风机应用

风机可广泛应用于民用建筑、工况企业、宾馆、饭店、博物馆、体育馆等通风换气场所,最适用于管道加压、送风和排风机高层建筑、一般建筑的通风换气之用。

4、SWF型混流风机配置
4.1.标准配置
●叶轮;●电机;●机壳(风筒、集流器、导叶、内筒、电机支架);●底脚;
4.2备选件及附件（订货式注明是否购买）

※减振设备； ※控制箱； ※网罩； ※对接法兰。

5、SWF型混流风机加工工艺
5.1.风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。

5.2.外筒法兰为采用整体翻边旋压而成，进风口集流器模具液压成形。

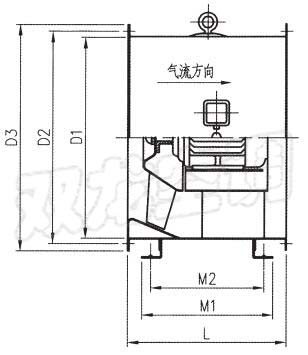

6、SWF型混流风机外形及安装尺寸

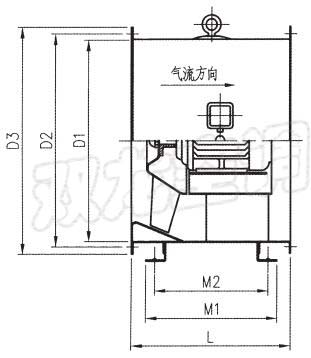

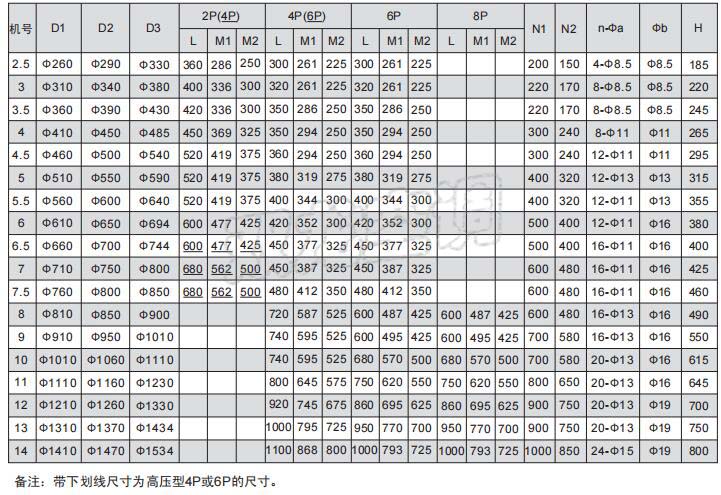

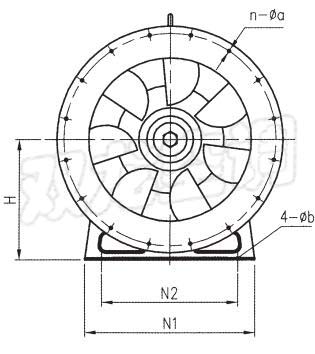

SWF-Ⅰ型混流风机外形及安装尺寸
